D’ Osualdo Arcometer (05003)

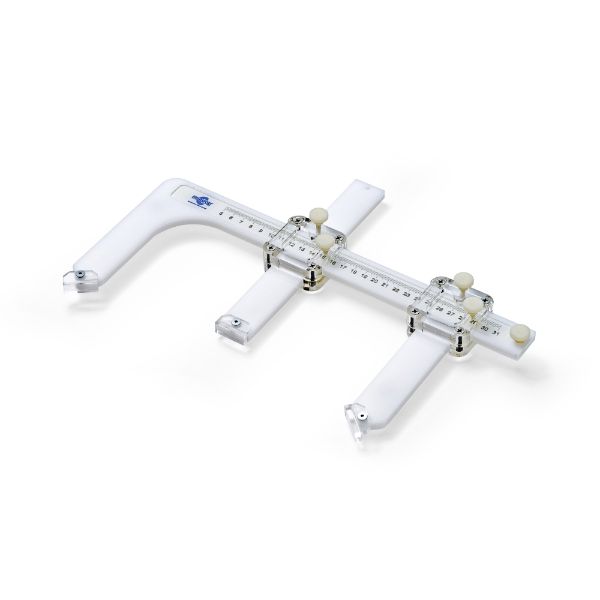

Το αρκόμετρο (τοξόμετρο) του D’Osualdo είναι ένα πρωτότυπο χειροκίνητο εργαλείο για τη μέτρηση των καμπυλών της επιφάνειας της σπονδυλικής στήλης στο οβελιαίο επίπεδο, της κύφωσης και της λόρδωσης. Αποτελείται από μια ράβδο χιλιοστού στην οποία εφαρμόζονται ορθογώνια τρεις ράβδοι: μία σταθερή στο ένα άκρο, ένα κινητό ενδιάμεσο σε δύο άξονες και μια τρίτη κινητή σε έναν μόνο άξονα.

Ένα ακριβές εργαλείο για την μη Επεμβατική μέτρηση της Κύφωσης και της Λόρδωσης

Η αρχή πίσω από το εργαλείο είναι το αξίωμα ότι για τρία σημεία περνά μόνο μία περιφέρεια. Το εργαλείο μας παρέχει δύο δεδομένα που σχετίζονται με την οδό της μετρημένης σπονδυλικής στήλης, κατά προσέγγιση σε ένα τόξο περιφέρειας: το βέλος και το σχοινί. Ξεκινώντας από αυτά τα δύο δεδομένα μπορούμε να λάβουμε: την ακτίνα καμπυλότητας και την υπό τάση γωνία, που αντιστοιχεί στη γωνία Cobb που αξιολογήθηκε στην ακτινογραφία.

Το αρκόμετρο είναι ένα ιδιαίτερα χρήσιμο εργαλείο ως ενσωμάτωση στην κλινική εξέταση, τον έλεγχο για ειδικούς, την παρακολούθηση του ασθενούς με κυρτή πλάτη που έχει ήδη αξιολογηθεί ακτινογραφικά: ακόμα κι αν δεν αντικαθιστά τις ακτινογραφίες, βοηθά στη μείωση του αριθμού τους. Σας επιτρέπει επίσης να αξιολογήσετε το θέμα τόσο σε αυθόρμητη όσο και σε αυτοδιορθούμενη θέση, χρήσιμο στοιχείο για την αξιολόγηση της ακαμψίας της καμπύλης, για μια κρίση για την πορεία και για την αξιολόγηση της αποτελεσματικότητας της κινησιοθεραπείας ή/και της ορθωτικής θεραπείας. Το όργανο είναι επίσης εξοπλισμένο με μια κεντρική ράβδο με πόδι μικρότερης διαμέτρου για να επιτρέπει την αξιολόγηση της διόρθωσης του κορσέ (παρέχοντας στη ραχιαία πελότα μια ειδική τρύπα).

Για να διευκολυνθεί ο υπολογισμός

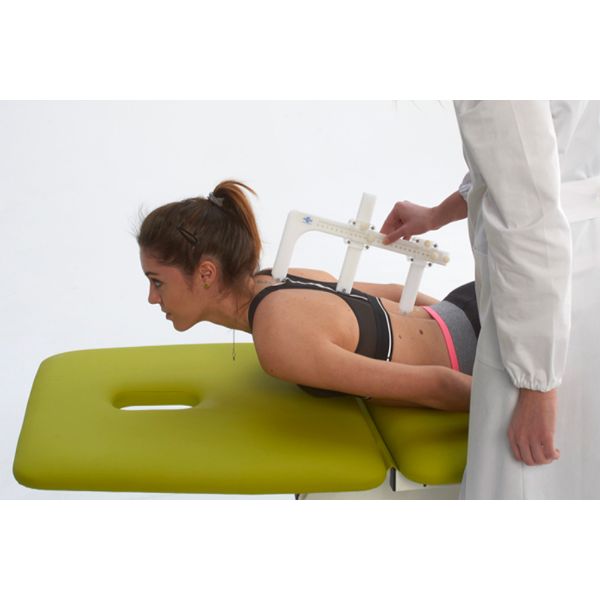

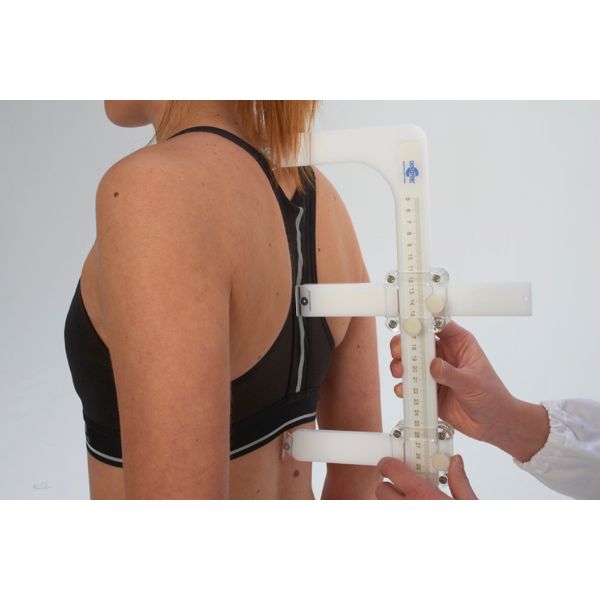

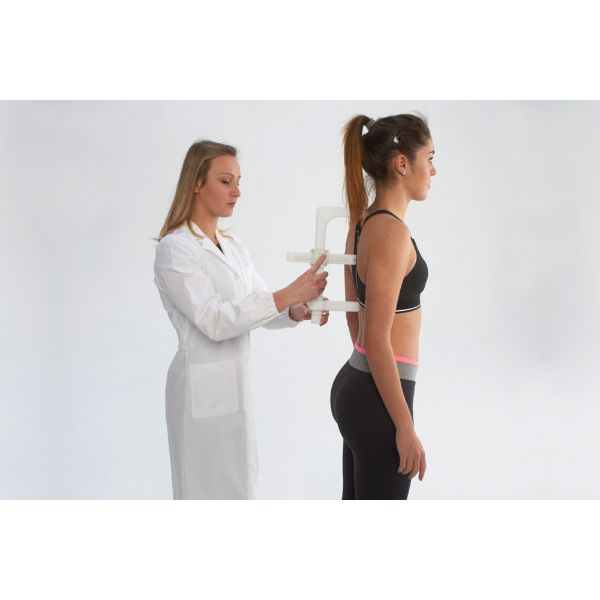

Για τη μέτρηση της κύφωσης ή της λόρδωσης, το αρκόμετρο τοποθετείται με τις πλευρικές ράβδους στο τέλος της καμπύλης. Αυτή η τιμή αντιπροσωπεύει το σχοινί. Η κεντρική ράβδος φέρεται στο μεσαίο σημείο αυτής της απόστασης και επομένως προσεγγίζεται προς τα πίσω. Η χιλιοστά της κλίμακας μας δίνει την τιμή του βέλους. Η τιμή της γωνίας Cobb και η ακτίνα  λαμβάνονται από ένα απλό διάγραμμα με δύο εισόδους που παρέχεται μαζί με το εργαλείο.
